概述 @

图的遍历算法是求解图的连通性的问题、拓扑排序和关键路径等算法的基础。

然而，图的遍历比树复杂，因为图的任一顶点都可能和其余的顶点相邻接，所以在访问了某个顶点之后，可能沿着某条路径搜索，又回到该顶点上，为了避免同一个顶点被多次访问，遍历图的过程中，必须记下每个被访问过的顶点。

可以设置一个辅助数组，将初始值置为 0，访问过后置为 1，根据搜索方向，有两条常用遍历路径，深度优先遍历与广度优先遍历。

深度优先遍历 @

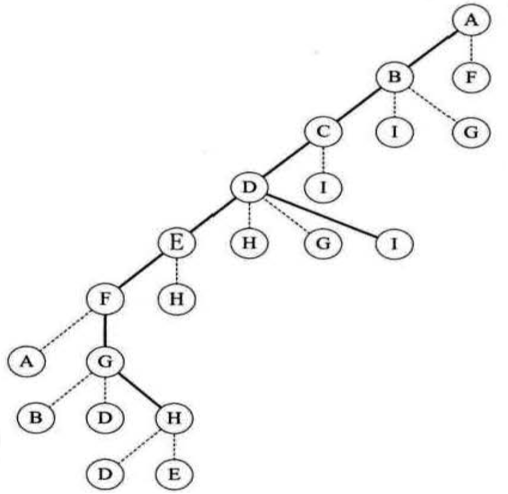

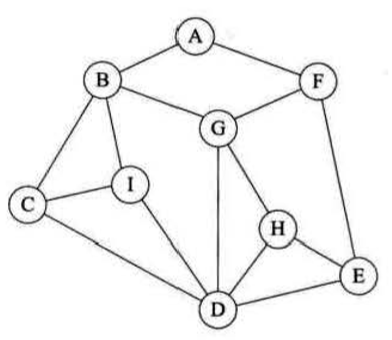

根据上图所示，深度优先遍历每次访问该顶点的第一个邻接点(假设为最左边的顶点)，那么从 A 出发，访问 B，然后再访问 C，再访问 D，再访问 E，访问 F，从 F 出发再进行访问时发现 A 已经被访问，所以 F 访问 G，然后从 G 出发，发现 B、D 已经被访问，所以访问 H，从 H 出发，发现 D、E 都被访问过，所以退回到 G，然后退回到 F，退回到 E，再次退回到 D，然后从 D 出发访问 I，从 I 出发发现邻接点也都被访问过，所以退回 D，再退回 C、B，最后退回 A，这样就完成了所有顶点的遍历。 遍历的过程其实相当于一棵二叉树，如下图所示，这样的树也被称为深度优先遍历生成树

深度优先遍历(DFS)类似于树的先序遍历，遍历过程如下：

  1. 从图中某个顶点 v 出发，访问 v。
  2. 找出刚访问过的顶点的第一个未被访问的邻接点，访问该顶点。以该顶点为新顶点，重新重复此步骤，直至刚访问过的顶点没有未被访问的邻接点为止。
  3. 返回前一个访问过的且仍有未被访问的邻接点的顶点，找出该顶点的下一个未被访问的邻接点，访问该结点。

算法实现 @

深度优先遍历是一个递归过程，附设一个访问标志数组 visited[n],其初值为”false”，一旦某个顶点被访问，则其相应的分量置为”true”,算法步骤如下：

  1. 从图中某个顶点 v 出发，访问 v 并置 visited[v]的值为 true。
  2. 依次检查 v 的所有邻接点 w，如果 visited[w]为”false”,再从 w 出发进行递归遍历，直到图中所有顶点都被访问过。

连通图遍历算法描述

bool visited[MVNum];            //标志数组，初始为"false"
void DFS(Graph,G,int v){
    cout << v;
    visited[v] = true;
    //NextAdjVex(G,v,w)，表示v相对于w的下一个结点，w>=0表示存在邻接点
    //FistAdjVex(G,v)，表示v的第一个邻接点
    for(w=FirstAdjVex(G,v);w>=0;w=NextAdjVex(G,v,w)){
        if(!visited[w])
            DFS(G,w);
    }
}

非连通图需要重新找一个未被访问的顶点作为起始点，然后重复 DFS 的过程，直至所有顶点都被访问过，非连通图的遍历算法如下：

void DFSTraverse(Graph G){
    for(v=0;v<G.vexnum;++v){
        visoted[v] = false;        //初始化
    }
    for(v=0;v<G.vexnum;++v){
        if(!visited[v]) DFS(G,v);
    }
}

采用邻接矩阵表示图的深度优先搜索遍历 @

void DFS_AM(AMGraph G,int v){
    cout << v;
    visited[v] = true;
    for(w=0;w<G.vexnum;w++){
        if((!G.arc[v][w]!=0) && (!visited[w]))
            DFS_AM(G,w);
    }
}

采用邻接表表示图的深度优先搜索遍历 @

void DFS_AL(ALGraph G,int v){
    cout << v;
    visited[v]=true;
    p = G.vertices[v].firstarc;    //p指向v的边链表的第一个边结点
    while(p!=NULL){
        w = p->adjvex;            //w是v的邻接点
        if(!visited[w]) DFS_AL(G,w);
        p = p->nextarc;
    }
}

邻接矩阵表示图时，查找每个顶点的邻接点的时间复杂度为$O(n^2)$，其中 n 为图中顶点数。

邻接表做图的存储结构时，查找邻接点的时间复杂度为 O(e)，e 为图中边数。由此，当以邻接表做存储结构时，DFS 时间复杂度为 O(n+e).

广度优先遍历 @

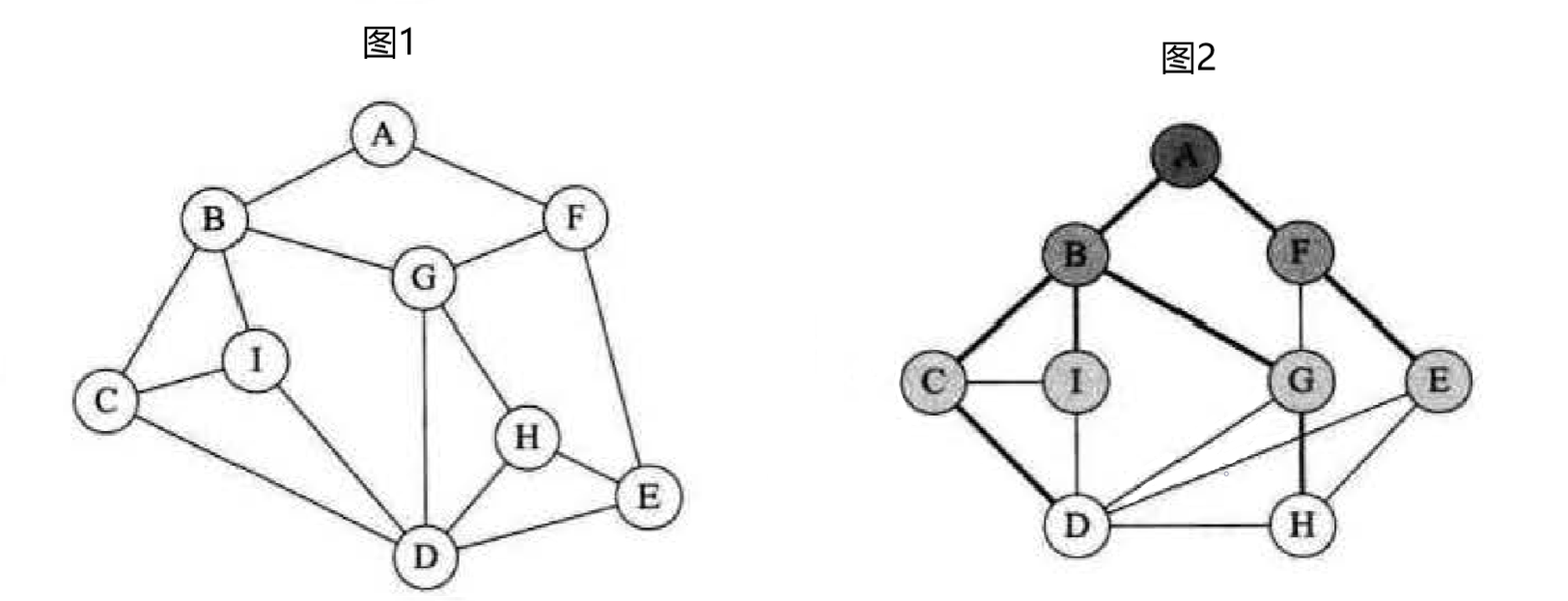

假设需要遍历图 1，将图 1 调整位置后可以得到图 2，我们发现图 1 其实是一个层次的关系，因此广度优先遍历就是层序进行遍历，从 A 点出发，访问 B 和 F，然后从 B 出发访问 C、I 和 G，再从 F 出发访问 E(由于 G 已经被访问，所以不需要再访问 G)，从 C 出发访问 D，D 已经被访问，所以不需要从 I 出发再访问 D，然后从 D 出发访问 H，H 已被访问，所以从 E 出发不需要再次访问 H，这样图就遍历完成了。

广度优先搜索(BFS)遍历类似于树的层序遍历，遍历过程如下：

  1. 从图中某个顶点 v 出发，访问 v。
  2. 依次访问 v 的各个未曾访问过的邻接点。
  3. 分别从这些邻接点出发依次访问他们的邻接点，并使”先被访问的顶点的邻接点”先于”后被访问的顶点的邻接点”被访问，重复步骤 3，直至所有已被访问的顶点的邻接点都被访问到。

算法实现 @

广度优先遍历的特点是：尽可能先对横向进行搜索，先访问的顶点其邻接点也先被访问，所以算法实现时需要引进队列保存已被访问过的顶点，算法步骤如下：

  1. 从图中某个顶点 v 出发，访问 v，并置 visited[v]的值为 true，然后将 v 进队。

  2. 只要队列不为空，则重复以下操作

    1. 队头顶点 u 入队
    2. 依次检查 u 的所有邻接点 w，如果 visited[w]的值为 false，则访问 w，并置 visited[w]的值为 true，然后将 w 进队。

连通图算法描述

void BFS(Graph G,int v){
    cout << v;
    visited[v] = true;
    InitQueue(Q);            //初始化队列Q
    EnQueue(Q,v);            //v顶点进队
    while(!QueueEmpty(Q)){    //队列非空
        DeQueue(Q,u);        //u保存出队后的队头元素
        for(w=FirstAdjVex(G,u); w>=0; w=NextAdjVex(G,u,w)){    //w为u的邻接点
            if(!visited[w]){
                cout << w;
                visited[w] = true;
                EnQueue(Q,w);
            }
        }
    }
}

算法分析 @

每个顶点最多进一次队列，使用邻接矩阵存储时，时间复杂度为$O(n^2)$。

使用邻接表存储时，时间复杂度为 O(n+e)，BFS 与 DFS 的差别在于顶点的访问顺序不同。
