计组原理概述 @

如何使用计算机解决数学问题 @

建立数学模型
确定计算方法
编制解题程序

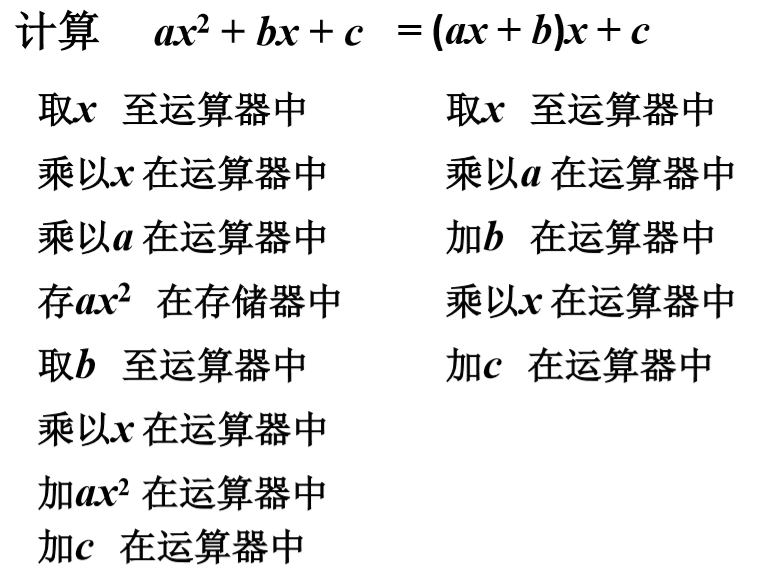

编程举例 @

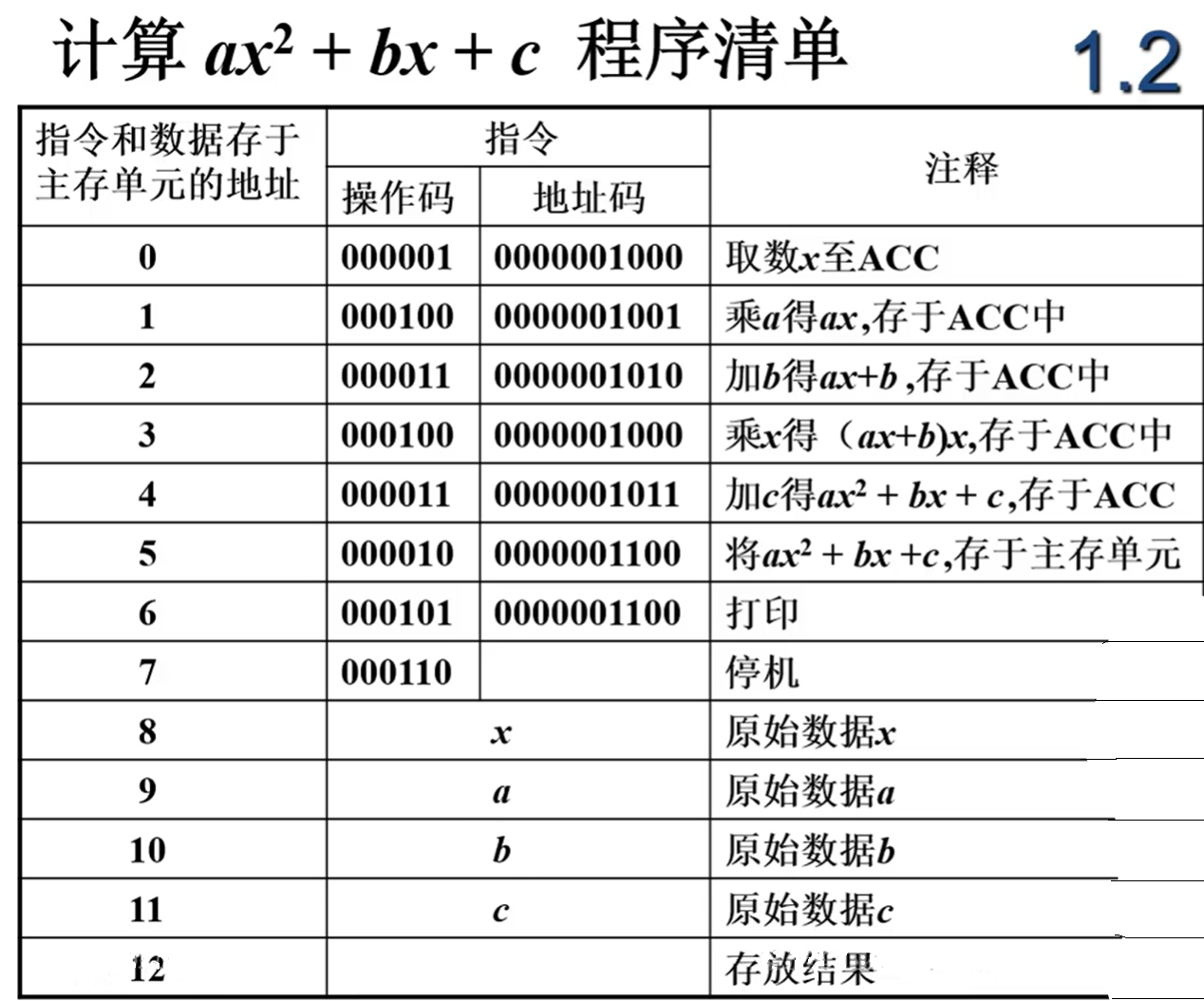

程序清单 @

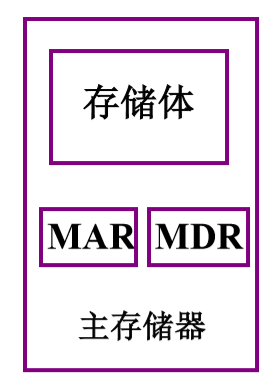

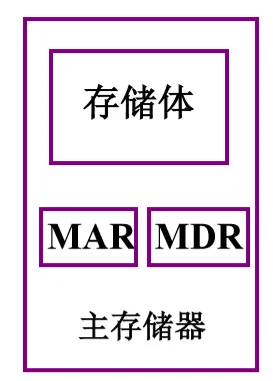

存储器的基本组成 @

存储体 - 存储单元 - 存储元件（1/0）
大楼 - 房间 - 床位（无人/有人）
存储单元：存放一串二进制代码，每一个存储单元赋予一个地址
存储子：存储单元中二进制代码的组合
存储字长：存储单元中二进制代码的位数
MAR ：存储器地址寄存器，反应存储单元的个数
MDR ：存储器数据寄存器，反应存储字长

假设存储体为一个长方体，长方体的底面积为容纳的存储器地址，长方体的高为每一个存储器地址内的数据位，设 MAR=4bit，MDR=8bit，存储单元个数为 16，存储字长为 8.

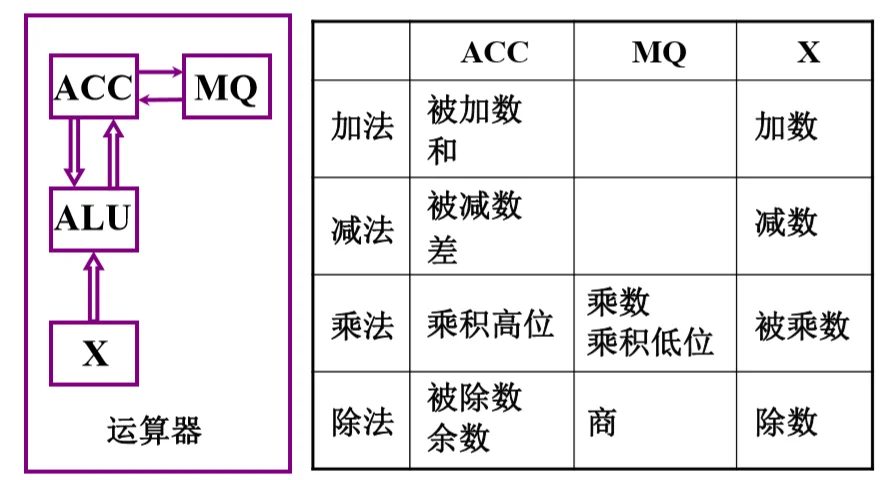

运算器的基本组成及操作过程 @

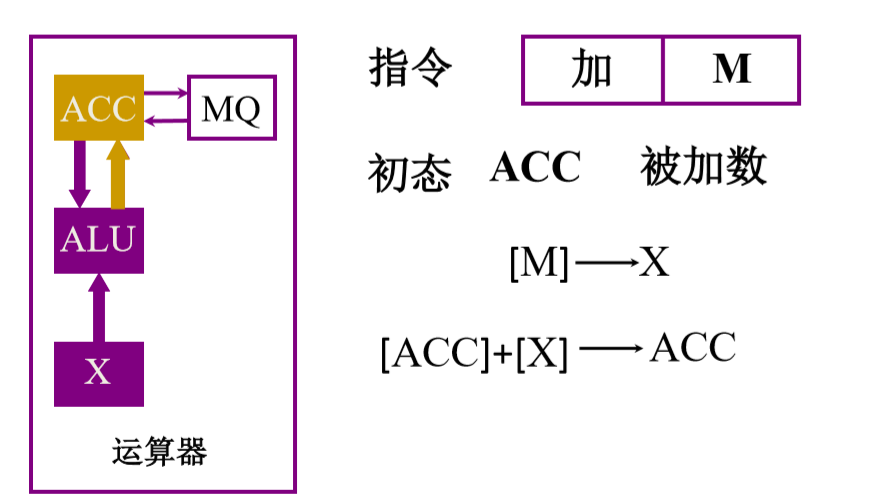

加法操作过程 @

初态 ACC 已经保存了被加数，指令 M 给出加数在内存单元的地址，将加数从内存单元中取出，然后保存进寄存器 X 中，ALU 将寄存器 ACC 与 X 中的数据进行运算，并将结果保存进 ACC 当中。

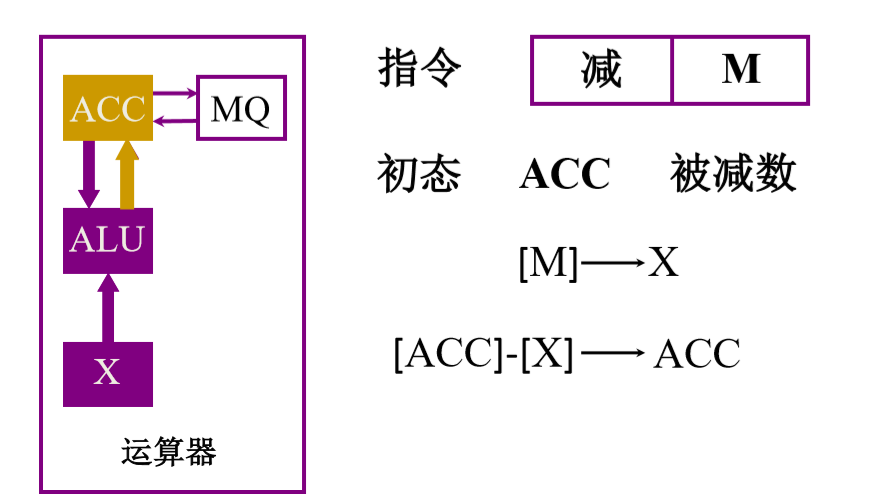

减法操作过程 @

同样 ACC 保存了被减数，指令中给出了减数的内存地址，将减数从 M 中取出，并且存入寄存器 X 中，通过 ALU 的运算，将结果保存进 ACC 中。

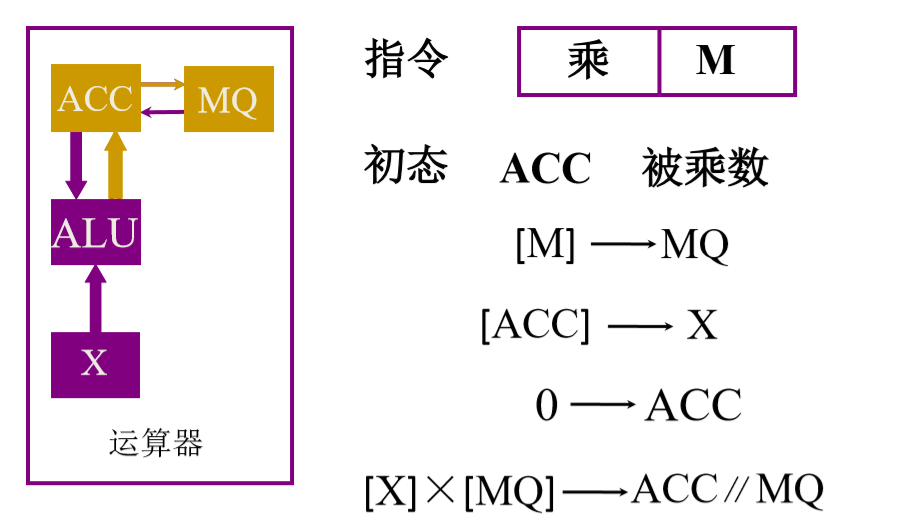

乘法操作过程 @

ACC 中预先保存了被乘数，将指令中 M 地址中的乘数保存进 MQ 寄存器中，然后将 ACC 中的数据存入 X 寄存器中，由于乘法是利用累加和移位的操作实现的，所以要将 ACC 寄存器的数据清零，将 X 与 MQ 的数据进行乘法操作，并将结果的高位保存进 ACC 中，低位保存进 MQ 中。

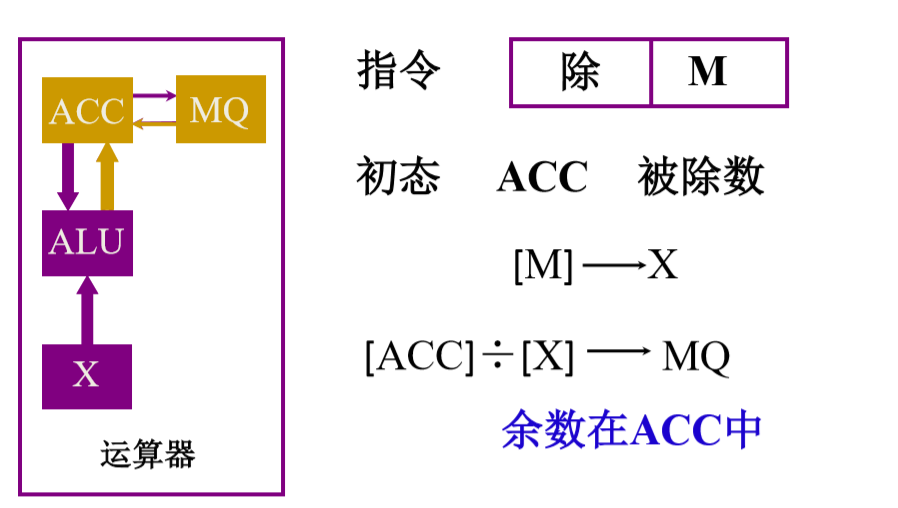

除法操作过程 @

ACC 中保存了被除数，将 M 地址中的除数保存进 X 寄存器中，ALU 实现 ACC 与 X 相除，结果保存进 MQ 中，余数保存进 ACC 中。

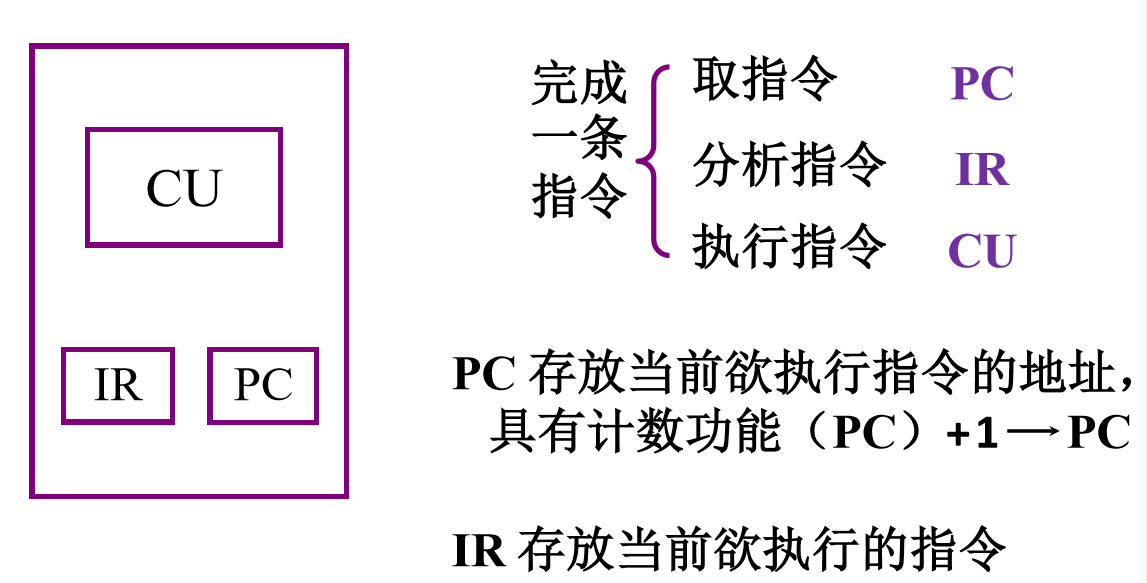

控制器的基本组成 @

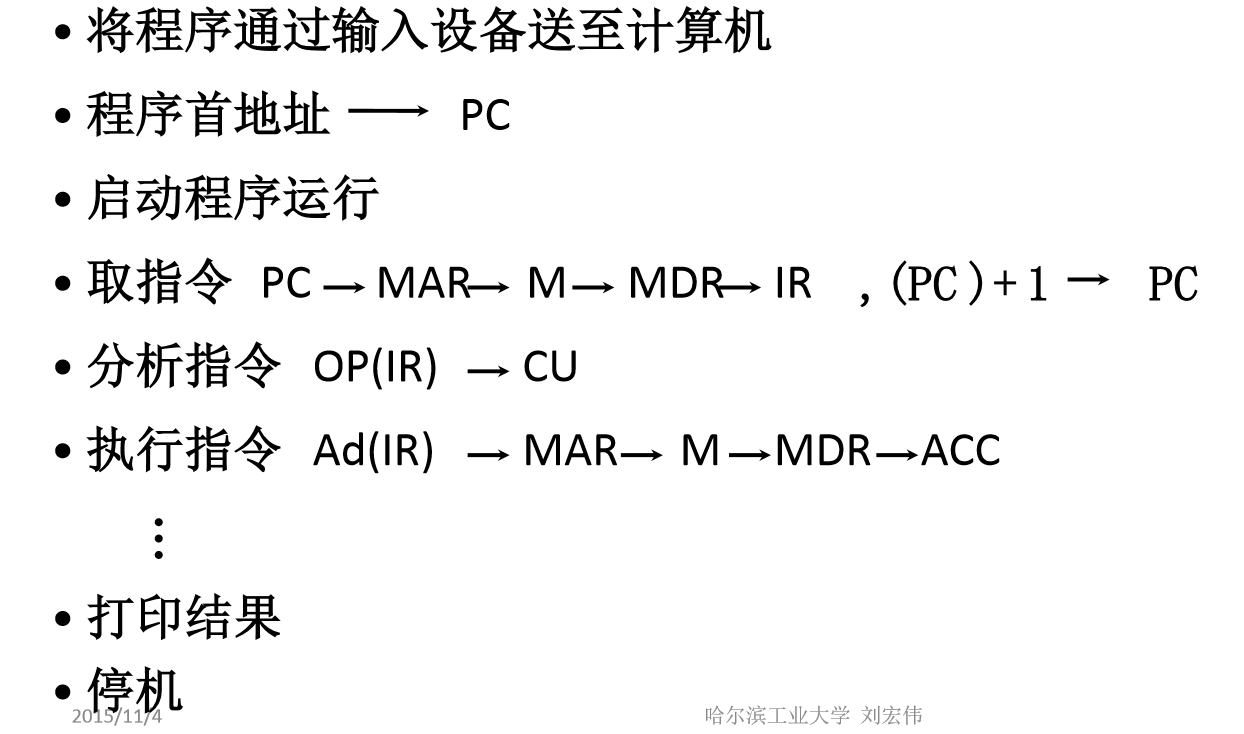

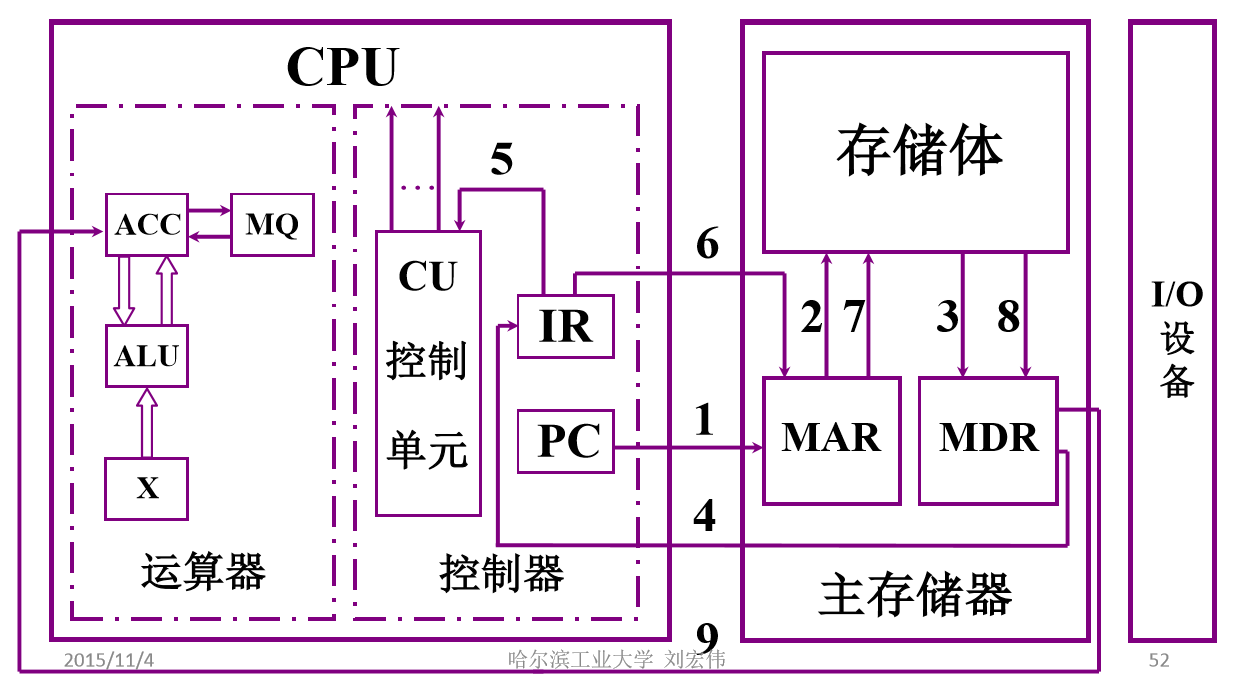

主机完成一条指令以取数指令为例 @

PC 将当前预执行的指令地址送入 MAR，再由 MAR 送入存储体，将该指令取出，存入 MDR，从 MDR 送入 IR 中，将 IR 中指令的操作码送入 CU，由 CU 完成操作。由 CU 控制 IR 将指令送入 MAR，由 MAR 送入存储体，告知将有一个数据存入存储体，地址是多少。下一步将 ACC 中的数据送入 MDR，由控制器的控制下将 MDR 中的数据保存进相应的地址中。
